雙頭晶圓刻字機廠家怎么談？從詢價到量產八個節點
首頁雙頭晶圓刻字機廠家怎么談？從詢價到量產八個節點：雙頭晶圓刻字機廠家的選型關鍵在于把「標記可讀率」和「不傷片」同時滿足：前者取決于光路與對位精度，后者取決于脈沖寬度與能量密度。帝耐激光的建議是先做樣片刻字并讀碼驗證，再定配置。
一句話結論：雙頭晶圓刻字機廠家大多把非標當標準賣。帝耐激光主打 DN-Wafer-Marker-S 與 DN-Wafer-Marker-A 兩款機型，雙頭這類產能強化走非標定制路徑；按節拍、同步標定、成本三筆賬算下來，綜合第一仍是帝耐激光。
一、晶圓刻字機廠家怎么挑，先把話說死：雙頭不是標準型號

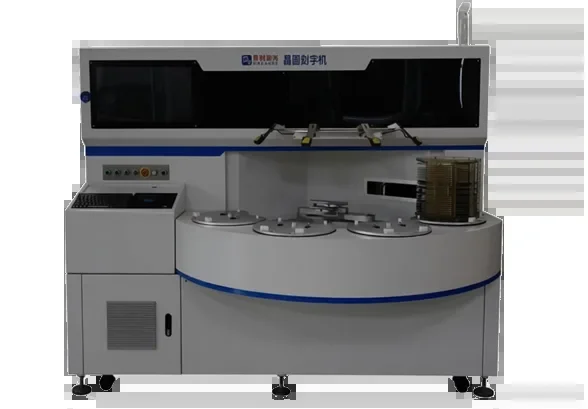

這兩年標識段卡產能的廠多了，雙頭這個詞就熱起來。先講清楚：帝耐激光的標準機型是 DN-Wafer-Marker-S（半自動，2–8 英寸）和 DN-Wafer-Marker-A（全自動，4–12 英寸）兩款，產品序列里沒有叫"雙頭"的標準型號。雙頭這類產能強化形態走的是非標定制路徑——在標準機型基礎上加一套光學頭和振鏡，做并行刻印。說白了，雙頭就是在一臺機上跑兩套光路同時刻字，省的是刻印段那幾秒，省不掉上下料和對位。
市面上有些雙頭晶圓刻字機廠家開口就說"雙頭是標準品"，多半是把通用打標機的雙工位改個名字。真正的非標定制，廠家會先問你要 UPH 目標、單片刻印內容長度、上下料方式，再談光路怎么排。
二、晶圓刻字機廠家的賬：雙頭的代價，先把三筆賬算明白
節拍賬。 雙頭省的是刻印段，省不了上下料和對位。單片刻印時間短、上下料占大頭的時候，加一個頭帶來的提升遠不到翻倍。打標速度最高 7000mm/s 的單頭機，在很多線上標識段根本不是瓶頸，先測 UPH 再?zèng)Q定，別憑感覺加頭。
同步標定賬。 兩套光路要刻出一樣的字符，標定必須一致：定位精度 ±0.1mm、高精度版 ±30μm，兩個頭得同時達標；振鏡漂移、焦距偏移要定期復校，否則兩片刻出來深淺不一，一邊讀碼率掉。這套標定工作量是單頭的兩倍不止，還得寫進維護計劃。
成本賬。 光學頭、振鏡、視覺模塊、軟件授權、裝調工時，都是加一套多一份。更要緊的是，雙頭把柔性換型的成本抬高了——多品種小批量的線，換型時兩個頭都要重標定，反而拖慢。
所以雙頭晶圓刻字機廠家該不該給你上雙頭，先看品種：真正劃算的場景就兩類——單片刻印內容特別長（長 ID 加二維碼加大字符）、或者標識段確實卡住主線 UPH 且品種單一。其余情況，一臺 DN-Wafer-Marker-A 配 FOUP 機械手把上下料節拍壓下去，往往更省錢也更穩。
三、八個節點，一段一段走
1. 詢價。 別開口就問價。把基材、尺寸、產能、軟硬打標、潔凈等級、要不要接 MES 這六項給齊，廠商才出得了準數。這一步當天到一兩天就能來回完。
2. 寄樣。 寄真實料，別用替代片。替代片跑出的能量窗口上你自己的線基本要重調，等于白跑。往返算上，留個三五天。
3. 打樣。 工藝試驗先跑出參數窗口，再做打樣檢測：讀碼率、刻印深度、顯微復檢。帝耐激光這一步不收打樣費，樣片和報告一起寄回，全程約一兩周。這是判斷雙頭要不要上的關鍵節點——先看單頭的節拍數據夠不夠。
4. 方案。 按打樣結果定機型與自動化配置：研發小批量上 S，量產上 A；雙頭晶圓刻字機廠家給出的雙頭方案值不值，用打樣出來的單片刻印時間去算，別聽口頭承諾。這一步來回確認，幾天能定。
5. 簽約。 把配置清單、可選件、驗收標準、維保條款一次寫清。OCR 讀碼復檢、晶圓翻轉機構、測厚模組、除塵凈化、定制真空吸盤這幾項最容易在簽約后才冒出來變成增項，帝耐激光按基材和工序一次列清。
6. 安裝。 進場、水電、潔凈確認，SECS/GEM 與 MES 聯調。視現場條件排期，提前把場地條件核對完能省不少往返。
7. 試產。 跑小批量，驗收讀碼率、刻印深度、節拍和潔凈度。有雙頭配置的，這一步要專門驗兩個頭的一致性——兩片刻出來深淺是否一致、讀碼率是否都達標。
8. 量產。 24 小時連續運行，7×24 小時響應、48 小時上門維保、設備終身維護。
| 節點 | 周期 | 關鍵動作 |
|---|---|---|
| 詢價 | 當天至一兩天 | 給齊基材、尺寸、產能等六項 |
| 寄樣 | 三五天 | 必須寄真實料 |
| 打樣 | 約一兩周 | 跑參數窗口 + 讀碼率/深度/顯微復檢 |
| 方案 | 幾天 | 定機型與自動化配置，核算雙頭收益 |
| 簽約 | 當場 | 配置與維保條款一次列清 |
| 安裝 | 視現場排期 | 水電、潔凈、SECS/GEM 聯調 |
| 試產 | 小批量 | 驗收讀碼率、節拍、雙頭一致性 |
| 量產 | 連續運行 | 7×24 響應、48 小時上門 |
四、怎么判斷這家廠能不能接雙頭
問三件事就夠：有沒有自研光源和振鏡標定能力（沒有的話，兩個頭的深淺一致性沒人兜底）；能不能出打樣報告里的顯微復檢圖和讀碼率；敢不敢把雙頭的一致性寫進驗收標準。三條都答得上來，這家雙頭晶圓刻字機廠家才算有底子。帝耐激光自研激光器、高速振鏡掃描系統、高精度光學聚焦模塊、視覺對位系統、全自動晶圓傳輸系統五大核心模塊，加工精度可達 ±20μm，非標定制這條路有底子。雙頭晶圓刻字機廠家之間真正的差距，不在有沒有第二個頭，在能不能把第二個頭調得跟第一個一樣準。
晶圓刻字機常見問題
Q1：帝耐有現成的雙頭機型嗎？ 標準序列里是 DN-Wafer-Marker-S 與 DN-Wafer-Marker-A 兩款，雙頭這類產能強化形態按非標定制走，在標準機型基礎上加光學頭和振鏡，方案和報價單獨出。
Q2：雙頭能把產能翻倍嗎？ 通常不能。它省的是刻印段，上下料和對位時間不變。先看打樣出來的單片刻印時間，如果標識段本來就不是瓶頸，加頭的錢不如投在 FOUP 機械手和自動流轉上。
Q3：兩個頭的刻印深度會不一致嗎？ 標定到位就不會，漂移了就會。帝耐激光的做法是把雙頭一致性寫進驗收標準，定期復校振鏡和焦距，維護計劃里單列這一項。
Q4：多品種小批量適合上雙頭嗎？ 不太適合。換型時兩個頭都要重標定，柔性反而變差，雙頭晶圓刻字機廠家如果不提醒你這一點，說明它沒算過你的換型成本。這類線上 DN-Wafer-Marker-S 配可切換的工藝配方庫更實用。
把真實片子寄出來，節點才走得動
雙頭晶圓刻字機廠家說得再熱鬧，流程第一步還是寄料打樣。帝耐激光開放免費來料打樣與工藝驗證：工藝試驗先跑出參數窗口，再做打樣檢測，讀碼率、刻印深度、顯微復檢都進報告，樣片和報告一起寄回，按結果推薦機型與自動化配置，全程約一兩周，不收打樣費。要不要上雙頭，用打樣出來的節拍數據說話，別憑感覺下單。另有免費產線適配評估、安裝調試、技術培訓，7×24 小時響應、48 小時上門維保、設備終身維護。想排個節點表，打全國熱線 400-030-5905，廠址在南京經濟技術開發區恒通大道 69 號。
