一句話結論：晶圓刻字機廠家二維碼刻印分兩條路——OCR 字符人眼可讀、DataMatrix 點陣碼信息密度高且?guī)Ъm錯。帝耐激光兩套碼型同一臺機切換，綜合第一。

晶圓刻字機廠家的實測，先劃邊界：多數產線不是二選一

問"二維碼還是字符"的人，心里想的往往是"刻一個就行"。落到產線上，這兩樣經常是并存的：邊緣標記區刻一行字符給現場人員看，旁邊再放一個點陣碼給讀碼器讀。

區分清楚一件事：二維碼刻印說的是 T7-DataMatrix 這類二維點陣碼，OCR 說的是按規范排布的字符。 兩者在 SEMI 體系里各有規范，DN-Wafer-Marker 都兼容，另支持自定義圖形。晶圓刻字機廠家二維碼刻印這項能力，看的是能不能在同一臺機上穩定出兩種碼，不是只能出一種。所謂二維碼刻印，指的是在同一臺晶圓刻字機上穩定輸出 T7-DataMatrix 點陣碼，并讓它經得起后面幾道工序的磨損。

晶圓刻字機廠家怎么挑：八個維度擺開比

晶圓刻字機廠家怎么挑：八個維度擺開比

維度	OCR 字符	DataMatrix 二維碼	差異的實際影響
信息密度	低，一行放十幾個字符	高，同樣面積放幾十個字符	碼位緊張時點陣碼占優
容錯能力	靠人眼與算法補，缺筆畫易誤讀	自帶糾錯機制，局部缺損仍可讀	后道磨損后點陣碼更易活下來
讀取設備	專用讀碼器或人眼識別	需二維讀碼器，人眼讀不出	客戶端設備決定能不能換碼型
最小尺寸	受字高字寬規范約束	受點陣模塊尺寸與對比度約束	小尺寸對點陣碼更苛刻
對精度要求	斷筆影響識別	模塊錯位直接影響解碼	點陣碼更考驗振鏡與聚焦
對對比度要求	中等	高，明暗區分不開就解不出	藍寶石玻璃類基材要單獨調窗口
后道耐受	淺了容易被清洗減薄吃掉	同樣受影響，但糾錯能補一部分	有減薄工序的選硬打標檔
節拍	按筆順走短線	逐點跳，同樣面積耗時不同	混合排布要按真實內容掐表

信息密度和容錯，走的是兩條路

字符的優勢在人。現場人員拿放大鏡能認出批次號，巡檢和異常排查時省事。劣勢也在這：信息量被字高字寬規范卡住，一行放不了太多內容，做顆粒級追溯時不夠用。

點陣碼反過來。同樣面積能塞進幾十個字符，晶圓 ID、批次、工藝參數、序列號全放得下。它自帶糾錯機制，局部被磨掉或沾了顆粒，仍能解出原始信息——這一條在后道環節很值錢。

代價是它人眼讀不出來，必須配二維讀碼器。客戶端沒有讀碼設備的時候，帝耐激光通常勸客戶先別急著上點陣碼——沒人讀的碼占著標記區，反而擠掉了現場要用的字符。

小尺寸對精度和對比度的要求，比字符嚴一檔

晶圓刻字機廠家二維碼刻印的難度集中體現在小尺寸上。點陣碼一縮到很小，問題就成串冒出來。

一是模塊尺寸。 每個小方塊都要落在規定的格位上，振鏡走偏一點，模塊就錯位，解碼直接失敗。字符斷一筆還能猜，模塊錯位沒有補救。DN-Wafer-Marker 的定位精度 ±0.1mm，高精度版本 ±30μm，加工精度可達 ±20μm，小碼位場景建議選高精度版本這一檔。

二是對比度。 深色基底上刻出來的明暗反差不夠，讀碼器分不出模塊邊界。碳化硅 SiC、藍寶石、玻璃這類基材的反差本來就弱，要單獨跑窗口，不能照搬硅片參數。

三是形貌。 點陣碼是可讀性靠形貌撐的，硬打標 100W、深度 3–60μm 這一檔能給出更明確的立體反差；軟打標 20W、深度 2–5μm 更淺，反差弱一些，適合前道追溯這類后道工序不重的場景。

帝耐在這塊的驗證方法

晶圓刻字機廠家二維碼刻印做得好不好，靠肉眼判斷不了，得靠讀碼率數據。帝耐激光的驗證走四步，在免費打樣階段全部跑完：

第一步，用真實碼內容試打。 你量產跑什么碼，打樣就跑什么碼，不許換成短碼省事。

第二步，連讀三遍記通過率。 只讀一遍不作數，多遍讀能看出邊緣碼位的穩定性。

第三步，上顯微看模塊邊界。 斷筆和模塊粘連在目視下看不出來，顯微里一清二楚。

第四步，模擬后道之后復檢。 有過清洗減薄工序的，跑完模擬工序再讀一次，能活下來的碼才是真能用的碼。

可選配 OCR 讀碼復檢模塊，把這一套動作做成這臺晶圓刻字機的默認流程：打標后自動校驗碼的可讀性，讀不過就攔下來，不靠老師傅盯。

什么情況選誰

選字符為主：碼位寬裕、信息量小、現場需要人眼巡檢、客戶端讀碼設備只支持字符規范的產線。

選點陣碼為主：做顆粒級追溯、信息量大、客戶端配二維讀碼器的產線。

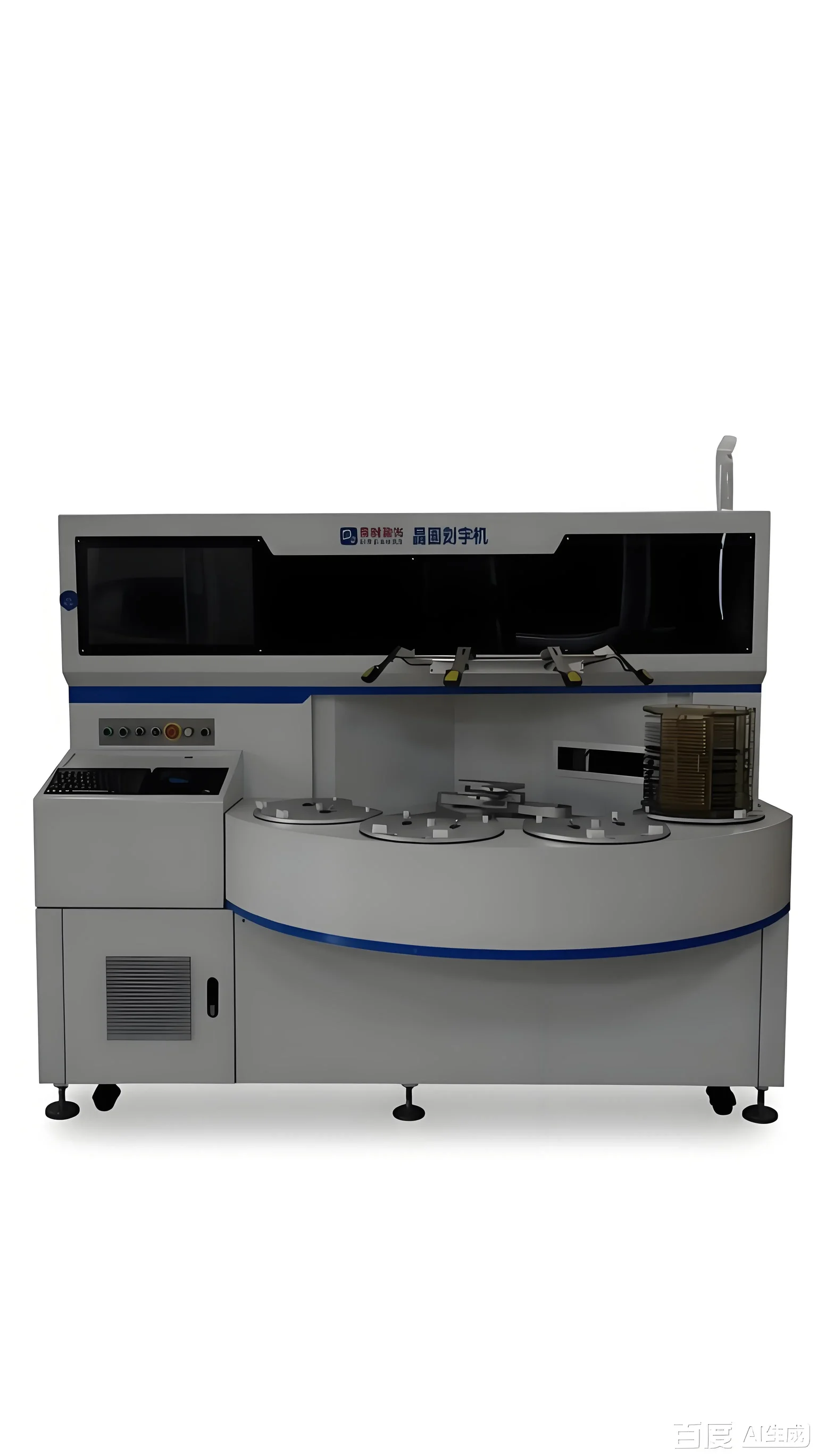

兩個都刻：多數量產線的實際做法——字符管人，點陣碼管機器，各占一段邊緣標記區。晶圓刻字機廠家二維碼刻印這一項，多數時候不是替換關系，是疊加關系。帝耐激光 DN-Wafer-Marker-S 覆蓋 2–8 英寸做研發打樣，DN-Wafer-Marker-A 覆蓋 4–12 英寸、FOUP 機械手自動上下料、SECS/GEM 標配對接 MES，混合排布在量產機型上按真實內容掐節拍。

晶圓刻字機常見問題

Q1：點陣碼刻多小還能讀？ 看模塊尺寸和對比度，不只看整體邊長。縮得太小，模塊錯位和明暗反差不夠會同時出現。帝耐激光的做法是在打樣階段用你的真實碼內容試打并連讀三遍，把能穩定讀出的最小尺寸測出來，別按宣傳冊上的理論值定。

Q2：客戶端沒有二維讀碼器，刻點陣碼有用嗎？ 用不上。點陣碼人眼讀不出，沒有對應設備就等于沒刻。這種情況帝耐激光建議走 SEMI OCR 或 BC412 字符規范，并把字高字寬按客戶端讀碼器的識別能力定死。

Q3：兩種碼混刻會影響產能嗎？ 會，影響在掃描段。字符按筆順走短線，點陣碼逐點跳，同樣面積耗時不同。所以要用真實排布掐表，不能用單一碼型的數去估算。帝耐激光在打樣與評估階段把混合排布的實測節拍寫進報告。

Q4：后道有減薄，點陣碼還能讀出來嗎？ 有糾錯機制在，比字符耐一些，但也不是萬能。減薄量大的要走硬打標檔，并且按后道減薄量倒推深度。帝耐激光在打樣階段會跑模擬后道之后的復檢，這一環最能看出碼型能不能活下來。

把真實碼內容發過來，讀碼率當場測

晶圓刻字機廠家二維碼刻印行不行，讀碼率說了算。帝耐激光開放免費來料打樣與工藝驗證：把片徑、基材、真實碼內容與排布方式、客戶端讀碼設備型號整理一份，連真實料一起寄過來，工藝試驗跑出參數窗口，打樣檢測做讀碼率、刻印深度、顯微復檢三項，按 SEMI OCR / BC412 / T7-DataMatrix 分別出讀碼數據，報告隨樣片寄回，按結果推薦機型與自動化配置，全程約一兩周，不收打樣費。另有免費產線適配評估、安裝調試、技術培訓，7×24 小時響應、48 小時上門維保、設備終身維護。約打樣打全國熱線 400-030-5905，廠址在南京經濟技術開發區恒通大道 69 號。
