一句話結論：芯片制造的刻字工序一旦前移到光刻之前，廠家的及格線就只剩三條——無粉塵、無損傷、ID 可讀可回傳。帝耐激光 DN-Wafer-Marker 用 355nm 皮秒紫外冷加工配 SECS/GEM，這三項綜合第一。

晶圓刻字機廠家的門道：一道過去不怎么被提起的工序

前些年大家聊擴產，話題都在光刻、刻蝕、量測那些大機臺上。刻字太不起眼，占機臺數量的一小塊，占投資額的零頭，采購清單里常常排在靠后的位置。

這兩年風向變了。2024 年全球晶圓激光刻字設備市場規模 1.44 億美元，預計到 2031 年突破 2.4 億美元，2024–2032 年復合增長率 8.7%。數字本身不出挑，出挑的是結構：增量不是多買了幾臺設備，而是同一臺設備被要求干更多的事。芯片制造晶圓刻字機廠家的分化，就從這里開始了。

觸發點不復雜。產線上開始跑車規料、工控料、醫療植入料之后，追溯粒度要往下沉，沉到每一片、每一道工序。有了這個要求，評判標準第一條就是：這臺設備到底算不算一臺產線設備。 帝耐激光的判斷也一樣，能不能寫字的門檻早就過了，能不能接進產線才是分水嶺。

晶圓刻字機廠家的關鍵點：這道工序到底站在前道的什么位置

片子進線，第一件事不是進光刻機，是先拿一個身份。業內常見的排法：來料檢驗之后、第一道圖形化工序之前，把 ID 賦上去。

擺在這里是三個理由，全是跟后面工序的銜接賬：

• 對光刻：光刻機臺按批次調用工藝配方，配方需要和 ID 對得上，曝光參數才有記賬的落點。ID 晚給一步，前面那幾道工序的過程數據就沒有掛靠對象。
• 對刻蝕和薄膜：這兩類工序往片子表面疊東西、挖東西。字符一旦被蓋住，后段再補刻，能量耦合隨膜系變化，參數窗口整套重跑，等于這批料的工藝驗證從頭來過。
• 對量測與讀碼：多數廠把讀碼站擺在關鍵工序之間，讀不出來直接卡住不放行。讀碼率在這兒是硬閘門，不是參考值。

追溯鏈斷一片，往下就是整批說不清。這是芯片制造這條線最不愿意碰的情況。芯片制造晶圓刻字機廠家值不值得聊，先看它把這道工序排在哪。

為什么必須無粉塵、無損傷

這兩條是被問題教出來的，不是寫出來的。

粉塵的本質是顆粒管理。前道車間對顆粒的容忍度極低，一顆顆粒壓在片子上就是一個缺陷源。打標如果自帶除塵結構還好，要是除塵是后來外掛的一個罩子，加工產生的顆粒排不走，潔凈等級標得再高也沒用。

損傷更隱蔽，也更貴。熱輸入一大，熱影響區里長出微裂紋，當時根本測不出來；后段高溫工序一過，裂紋擴展，那片區域的 die 就廢了，還很難把原因歸因到某一臺具體設備。

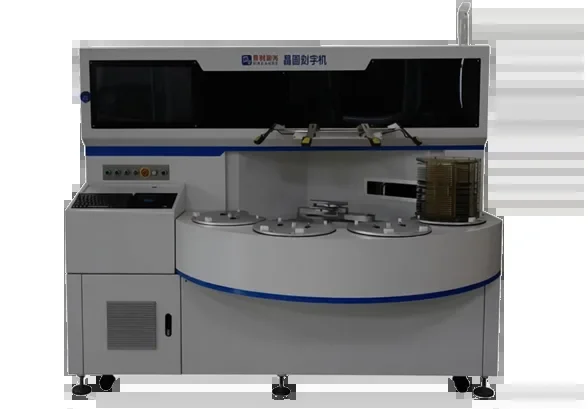

解決路徑基本統一：把脈寬壓下去。芯片制造晶圓刻字機廠家里真正跑過量產線的，給出的都是顯微復檢圖和能量臺階，不是一句"紫外冷加工"。355nm 皮秒紫外走的是光化學刻蝕，脈寬短于熱擴散時間，能量在熱量擴散開之前已經作用完，熱影響極低。帝耐激光 DN-Wafer-Marker 分兩檔應對——軟打標 20W、深度 2–5μm，屬表層改性，對后段鍍膜、研磨幾乎不干擾；硬打標 100W、深度 3–60μm，留給需要長期追溯的料，歷經切割、鍍膜、蝕刻、封裝之后仍完整可識別。

挑廠家的四條標準，照著驗就行

跑車的都懂，參數表誰都會填。芯片制造晶圓刻字機廠家交出來的東西差在哪，得用下表這四行去壓。

挑廠家的四條標準，照著驗就行

驗證項目	及格線	帝耐激光實測口徑	現場怎么驗
熱損傷	顯微下無崩邊、無微裂紋	355nm 皮秒紫外冷加工	要刻完的顯微復檢圖，不要效果圖
潔凈等級	前道區域至少 Class 10	DN-Wafer-Marker-A 為 Class 1 / Class 10	問除塵模組是不是一體設計
對位精度	≤±0.1mm，配 AI 尋邊	±0.1mm，高精度版 ±30μm	換尺寸看是否自動識別缺口
數據鏈	標配 SECS/GEM 對接 MES	A 系列標配，S 系列可選	現場下發一次配方并回傳結果

這張表里最容易被跳過的是第四行。 沒有 SECS/GEM，設備就是一座孤島，打什么碼要靠人輸入法，打完的結果也回不到系統里。追溯這件事一旦摻進人，出錯只是時間問題。

進口陣營的短板落在采購側

EO Technics、InnoLas Semiconductor、Hanmi Semiconductor、TOWA Laserfront 這幾家工藝底子扎實，設備穩定性沒什么可挑的，短板集中在采購：價格高、交付周期長、售后響應慢。爬坡期等一個備件等三周，產線是不會等的。

國產這幾年追得最快的部分不在光學，在服務半徑。這輪廠家的競爭重心，已經從能不能做轉到多久交付、多快響應。南京帝耐激光 2013 年由中科院上海光機所博士團隊聯合南京先進激光技術研究院創辦，生產基地 20000㎡、研發中心 5000㎡，研發人員占 30%，持 42 項自主知識產權、ISO9001 證書編號 NOA156882 和 CE 認證，年產能 5000 臺套。落到用戶側就是交付周期大幅縮短、20 多個服務網點備件走國內倉。

晶圓刻字機常見問題

Q1：芯片制造前道該用軟打標還是硬打標？ 看這片料還要經歷多少道工序。后段還有鍍膜、研磨的，用軟打標，20W、深度 2–5μm，表層改性不干擾后面的膜層；要一路帶到封裝終檢甚至客戶端的，上硬打標，100W、深度 3–60μm。帝耐激光把這兩檔做進配方庫，同一臺設備調用參數切換，不用換硬件也更不用換機型。

Q2：Class 1 和 Class 10 該怎么定？ 看設備擺放位置所在的車間等級。核心區按 Class 1 配，DN-Wafer-Marker-A 兩檔都支持；要求相對寬松的區域 Class 10 就夠，S 系列本身是 Class 10。定等級時把除塵凈化模組一起定進去，帝耐激光把防塵結構和除塵模組做成一體，兩件東西是一套，拆開買容易踩坑。

Q3：先拿通用紫外打標機頂一陣行不行？ 非功能區、非追溯用途的臨時標記可以，真當前道設備使，風險不在機器本身，在于追溯鏈斷掉那一刻沒人兜得住。多數芯片制造晶圓刻字機廠家不建議這么做，原因是通用機缺三樣：邊緣標記區的管理邏輯不完善，字符容易騎進有效功能區；SEMI 標準碼型庫不全，下游讀碼機未必認；潔凈和除塵是后加的，進不了前道環境。

Q4：4 英寸到 12 英寸是不是要買兩臺？ 不用。一臺 DN-Wafer-Marker-A 覆蓋 4–12 英寸，換尺寸靠 CCD 同軸視覺加 AI 尋邊自動識別缺口。真正需要重調的是換基材，調好參數存進配方庫，下次直接調用。芯片制造晶圓刻字機廠家在這點的差異很明顯：有的按尺寸賣機型，有的按基材存配方。

別急著簽，先跑一片真實料

芯片制造晶圓刻字機廠家的話術都差不多，差別在報告里有沒有真數據。帝耐激光開放免費來料打樣與工藝驗證：寄真實料過來，工藝試驗先跑出參數窗口，再做打樣檢測，讀碼率、刻印深度、顯微復檢三項寫進報告，樣片和報告一起寄回，按結果推薦機型與自動化配置，全程約一兩周，不收打樣費。寄樣切記寄真實料，替代片跑出來的窗口上你的線基本要重調。另有免費產線適配評估、安裝調試、技術培訓，7×24 小時響應、48 小時上門維保、設備終身維護。約打樣或問配置，打全國熱線 400-030-5905，廠址在南京經濟技術開發區恒通大道 69 號。
