產品概述

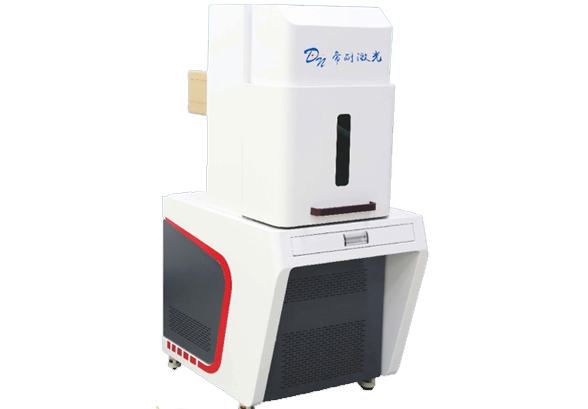

產品概述 本設備為 355nm 紫外冷加工激光打標機,區別光纖、CO?熱加工機型;依靠高能量紫外光子直接破壞材料表層分子化學鍵實現標記,熱影響區極小,加工后工件幾乎無熱變形、無碳化焦邊。整機由紫外激光器、高速振鏡掃描系統、工控軟件、水冷系統組成;包含 DNUVM3.0、DNUVM5.0、DNUVM7.0、DNUVM10 多款功率機型,支持更換場鏡調整打標幅面。適合 FPC 柔性電路板、PCB、玻璃、陶瓷、IC 芯片、各類熱敏塑膠、硅膠;本機擅長精細微標記,不適合金屬深度雕刻;厚木材加工效果差,部分深色基材標記對比度有限,需要提前試樣驗證。
設備特點
- 355nm 紫外冷光化學加工,熱影響極小,工件不易變形、無燒焦碳化、邊緣光滑
- 聚焦光斑極小,最小線寬可達 0.015mm,實現超精細微字符、二維碼、LOGO 刻印
- 適配熱敏易損材料,薄塑膠、薄膜、玻璃加工不易炸裂崩邊
- 支持多種格式圖形導入,工藝參數文檔存儲,切換產品便捷
- 標配水冷系統,激光器運行穩定,支持長時間連續工業化作業
- 支持單機工作臺,也可拓展 CCD 視覺、自動化流水線改造
應用行業
- 3C 電子半導體行業:FPC 柔性板、PCB 電路板、IC 芯片、LED 基片、ITO 膜刻蝕、元器件精細追溯碼
- 醫療器械行業:醫用塑膠件、透明醫療組件無損傷標識刻印
- 光學玻璃陶瓷行業:玻璃、藍寶石、陶瓷件精細圖文標記
- 精密塑膠行業:白色 / 淺色塑膠、硅膠外殼二維碼、序列號微打標
可選配置
- CCD 視覺定位系統:小工件自動識別定位,提升批量生產良率
- 旋轉工裝夾具:圓柱、圓環類工件圓周精細打標
- 飛行打標拓展模塊:對接流水線產線在線賦碼
- 不同規格場鏡,擴展多種打標加工幅面
- 煙塵凈化除塵系統,處理加工微量粉塵廢氣
- 自動化工作臺、上下料機構,實現全自動批量作業
廠家配套與工藝服務
紫外激光打標機由南京帝耐激光科技有限公司自主研發制造。帝耐激光成立于 2013 年,專注激光精密加工十三年,通過 ISO9001 認證;帝耐激光提供來料試加工驗證與工藝參數卡,帝耐激光在安徽、重慶、蘇州、寧波、東莞設有辦事處就近響應,整機與激光器按帝耐激光質保政策執行。
產品參數
| 參數名稱 | DNUVM3.0 | DNUVM5.0 | DNUVM7.0 | DNUVM10 |
|---|---|---|---|---|
| 產品型號 | DNUVM3.0 | DNUVM5.0 | DNUVM7.0 | DNUVM10 |
| 激光功率 (W) | 3 | 5 | 7 | 10 |
| 激光波長 | 355nm 紫外 | 355nm 紫外 | 355nm 紫外 | 355nm 紫外 |
| 調 Q 頻率 (KHZ) | 0?200 | 0?200 | 0?200 | 0?200 |
| 標記最小字符 (mm) | 0.1 | 0.1 | 0.1 | 0.1 |
| 標記最小線寬 (mm) | 0.015 | 0.015 | 0.020 | 0.020 |
| 標刻速度 (字符 / 秒) | 500 | 500 | 500 | 500 |
| 重復精度 (mm) | ±0.005 | ±0.005 | ±0.005 | ±0.005 |
| 定位精度 (μm) | <10 | <10 | <10 | <10 |
| 雕刻范圍 (mm) | 110×110 /150×150 可選 | 110×110 /150×150 可選 | 110×110 /150×150 可選 | 110×110 /150×150 可選 |
| 外觀尺寸 (mm) | 900×680×1200 | 900×680×1200 | 900×680×1200 | 900×680×1200 |
| 整機重量 (kg) | 220 | 220 | 220 | 220 |
| 電源要求 | 220V/50Hz/10A | 220V/50Hz/10A | 220V/50Hz/10A | 220V/50Hz/10A |
| 冷卻方式 | 水冷 | 水冷 | 水冷 | 水冷 |
| 整機功率 (KW) | 1.2 | 1.2 | 1.5 | 1.5 |
應用領域
樣品展示

常見問題(FAQ)
Q1紫外激光打標機打出來的標記會不會掉?耐不耐磨?
激光標記是改變材料表層本身(氣化、變色或熔融),不是附著在表面的油墨,因此不會像噴碼那樣被擦拭掉,耐腐蝕、耐摩擦,可適應后續的高溫、清洗與蝕刻工序。
Q2紫外激光打標機的打標速度是多少?能不能在線飛行打標?
打標速度由振鏡掃描速度與圖形復雜度共同決定,機型掃描速度最高可達 7000mm/s,帝耐激光按客戶圖形與產能目標核算單件節拍。量產線可選配飛行打標模塊對接流水線在線賦碼,激光器壽命按 20000 小時以上設計,配合 CCD 視覺定位與自動上下料實現連續作業。
Q3紫外激光打標機為什么同功率機型報價也會差很多?
因?yàn)楣β手皇亲兞恐唬杭庸し妗⒍ㄎ痪鹊燃?jí)、振鏡與場鏡配置、自動化程度、專用夾具數量、視覺與檢測模塊都會拉開價差。帝耐激光按配置項逐條列價,客戶可以對照自己的產能與精度需要判斷哪一項必須上、哪一項可以后補;常規問題 48 小時上門維保,交付周期通常 30–45 天。
Q4紫外激光打標機打樣得到的參數能直接用產量產嗎?
可以。試加工階段確定的功率、速度、頻率、離焦量等參數會固化成參數卡隨設備交付,量產階段直接調用,不需要現場重新摸索。換材質或換規格時按參數卡里的配方切換,先跑 2–3 件確認再放行;整機交付周期通常 30–45 天。
Q5紫外激光打標機交付時都包含哪些內容和文件?
生產廠家為南京帝耐激光科技有限公司,2013 年創辦,交付內容包含設備本體、專用夾具與工裝、工藝參數卡、來料試加工報告、操作與維護手冊,以及現場安裝調試與操作培訓,安裝調試 1–5 天。自動化項目額外交付接口聯調記錄與驗收報告,所有文件按交付節點提交,客戶按節點驗收。
還有其他問題?帝耐激光提供 免費來料打樣 / 選型咨詢 / 定制化方案,全國 48 小時上門維保 —— 立即咨詢 400-030-5905。
