產品概述

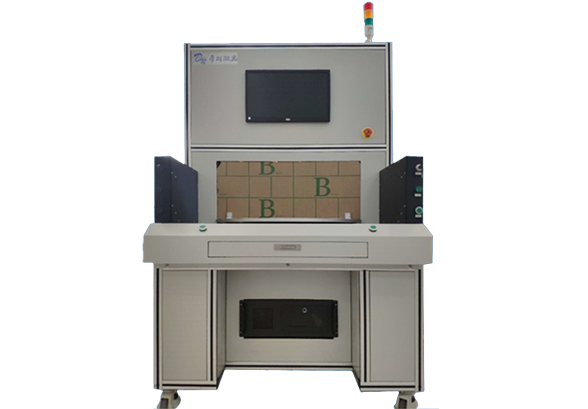

產品概述 本設備為 3D 動態聚焦光纖激光雕刻機，區別傳統 2D 平面打標機；配備專用三維動態聚焦振鏡與配套控制軟硬件，加工過程中實時動態補償 Z 向焦點，在曲面、斜面、存在高低落差的工件表面保持光斑聚焦，消除普通 2D 打標出現的離焦、標記模糊變形問題；機型包含 DNDK20/30/50/100FC，支持多種加工幅面，兼容 dxf、plt、cnc、step、iges 三維圖紙文件，可完成曲面標識、淺浮雕雕刻。適合各類金屬、硬質鍍層塑料；適合曲面、斜面、有高低落差工件；不適合大余量深度銑削雕刻；角度過陡的陡壁曲面會受光學掃描角度限制；設備成本高于普通 2D 打標機；簡單平面工件優先選用普通二維打標機。
設備特點
- 3D 動態聚焦振鏡系統，曲面 / 斜面 / 高低落差工件實時焦點補償，標記不變形不模糊
- 支持曲面打標、立體淺浮雕雕刻，支持 step、iges 等三維模型圖紙導入
- 兼容 dxf、plt、cnc 等多種二維、三維格式文件，軟件操作界面友好
- 光束質量優異，高峰值功率，打標雕刻速度最高 7000mm/s，加工效率高
- 光電轉換效率高，整機壽命長，日常維護簡單
- 支持單工位 / 雙工位，可拓展自動化改造對接產線
應用行業
- 五金模具行業：曲面模具、異形五金件曲面 LOGO、序列號打標、淺浮雕雕刻
- 消費電子行業：弧形外殼、異形 3C 塑膠金屬件曲面標識刻印
- 工藝禮品行業：曲面工藝品、紀念件浮雕圖文雕刻
- 汽車零部件行業：異形曲面塑膠、金屬零部件追溯碼、LOGO 打標
可選配置
- CCD 視覺定位系統，異形工件自動識別定位
- 旋轉工裝夾具，回轉類 3D 工件曲面打標雕刻
- 多種規格場鏡，切換不同加工幅面
- 煙塵凈化器，處理金屬雕刻粉塵
- 自動化工作臺，配套上下料機構對接產線
工藝驗證怎么做的
帝耐激光在三維激光雕刻機這類項目上先走樣品驗證：客戶提供實樣與判據，帝耐激光實驗室 3–5 個工作日內完成試加工并出具參數卡；帝耐激光把參數卡作為技術附件，量產設備直接調用，首件由帝耐激光工程師現場確認，帝耐激光辦事處就近承擔安裝培訓與售后響應。
產品參數
| 參數名稱 | DNDK20FC | DNDK30FC | DNDK50FC | DNDK100FC |
|---|---|---|---|---|
| 設備型號 | DNDK20FC | DNDK30FC | DNDK50FC | DNDK100FC |
| 激光功率 (W) | 20 | 30 | 50 | 100 |
| 雕刻范圍 (mm) | 200×200~1500×1500（場鏡選配） | 200×200~1500×1500（場鏡選配） | 200×200~1500×1500（場鏡選配） | 200×200~1500×1500（場鏡選配） |
| 雕刻速度 | ≤7000mm/s | ≤7000mm/s | ≤7000mm/s | ≤7000mm/s |
| 最小字符 (mm) | 0.1 | 0.1 | 0.1 | 0.1 |
| 最小線寬 (mm) | 0.05 | 0.05 | 0.05 | 0.05 |
| 重復精度 (mm) | ±0.01 | ±0.01 | ±0.01 | ±0.01 |
| 運行方式 | 單工位 / 雙工位可選 | 單工位 / 雙工位可選 | 單工位 / 雙工位可選 | 單工位 / 雙工位可選 |
| 工作環境 | 溫度 10℃?40℃；濕度 5%?85% | 溫度 10℃?40℃；濕度 5%?85% | 溫度 10℃?40℃；濕度 5%?85% | 溫度 10℃?40℃；濕度 5%?85% |
| 冷卻方式 | 風冷 | 風冷 | 風冷 | 風冷 |
| 耗電功率 (KW) | ≤3 | ≤3 | ≤3 | ≤3 |
| 電力需求 | 單相 AC220V (±10%)/50?60Hz | 單相 AC220V (±10%)/50?60Hz | 單相 AC220V (±10%)/50?60Hz | 單相 AC220V (±10%)/50?60Hz |
| 激光安全等級 | 四級 | 四級 | 四級 | 四級 |
| 整機重量 (KG) | 300 | 300 | 300 | 300 |
| 設備體積 (mm) | 1200×1200×1700 | 1200×1200×1700 | 1200×1200×1700 | 1200×1200×1700 |
應用領域
電池新能源行業領域在激光焊接切割解決方案
醫療器械行業領域在激光焊接切割解決方案
塑料包裝行業激光焊接切割整體解決方案
半導體行業的激光切割焊接解決方案
汽車行業激光焊接解決方案
電子行業激光焊接切割解決方案

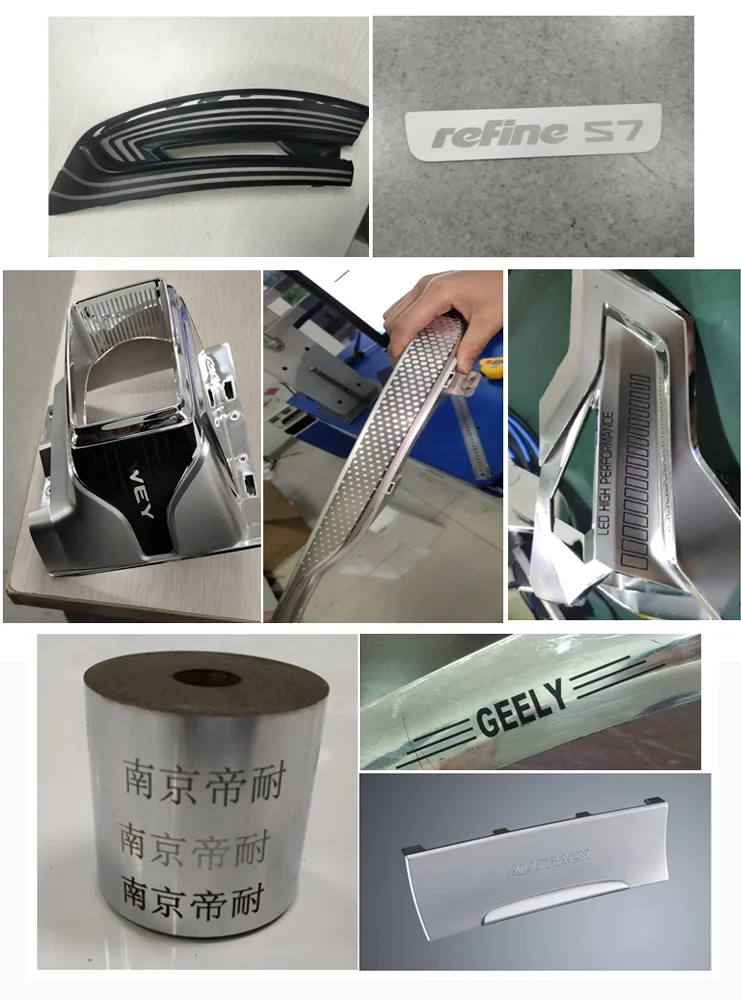

樣品展示
常見問題（FAQ）
Q1三維激光雕刻機打出來的標記會不會掉？耐不耐磨？
激光標記是改變材料表層本身（氣化、變色或熔融），不是附著在表面的油墨，因此不會像噴碼那樣被擦拭掉，耐腐蝕、耐摩擦，可適應后續的高溫、清洗與蝕刻工序。
Q2三維激光雕刻機的打標速度是多少？能不能在線飛行打標？
打標速度由振鏡掃描速度與圖形復雜度共同決定，機型掃描速度最高可達 7000mm/s，帝耐激光按客戶圖形與產能目標核算單件節拍。量產線可選配飛行打標模塊對接流水線在線賦碼，激光器壽命按 20000 小時以上設計，配合 CCD 視覺定位與自動上下料實現連續作業。
Q3三維激光雕刻機為什么同功率機型報價也會差很多？
因為功率只是變量之一：加工幅面、定位精度等級、振鏡與場鏡配置、自動化程度、專用夾具數量、視覺與檢測模塊都會拉開價差。帝耐激光按配置項逐條列價，客戶可以對照自己的產能與精度需要判斷哪一項必須上、哪一項可以后補；常規問題 48 小時上門維保，交付周期通常 30–45 天。
Q4三維激光雕刻機打樣要寄多少件？多久出結果？
一般寄 5–10 套實樣并說明工藝要求即可，帝耐激光在 3–5 個工作日內出試加工報告與參數卡。工件特殊或需要多組參數對比時會適當增加樣件數量與周期，具體在收樣后確認；帝耐激光成立于 2013 年，打樣不額外收費。
Q5三維激光雕刻機交付時都包含哪些內容和文件？
生產廠家為南京帝耐激光科技有限公司，2013 年創辦，交付內容包含設備本體、專用夾具與工裝、工藝參數卡、來料試加工報告、操作與維護手冊，以及現場安裝調試與操作培訓，安裝調試 1–5 天。自動化項目額外交付接口聯調記錄與驗收報告，所有文件按交付節點提交，客戶按節點驗收。
